dex文件格式重要项的简单总结

最近重读了一下深入安卓虚拟机，有很多以前看不太明白的地方都明白了许多，简单总结一下一些dex文件的重要项，之后再把其他一些格式详细总结一下。

java源码

public class HelloWorld {
    public static int age;
    private String name;
    public HelloWorld(int age, String name){
        this.age=age;
                this.name=name;
    };
    public static void main(String[] args) {
        HelloWorld hw = new HelloWorld(8, "Lic");

        System.out.println(hw.name);
        System.out.println(hw.age);
        System.out.println("Hello World");
    };
    public static void add(int a, int b){
        int res = a+b;
    }
}

将上述java源码编译成class文件后再用d8工具转为dex文件后之，进行分析

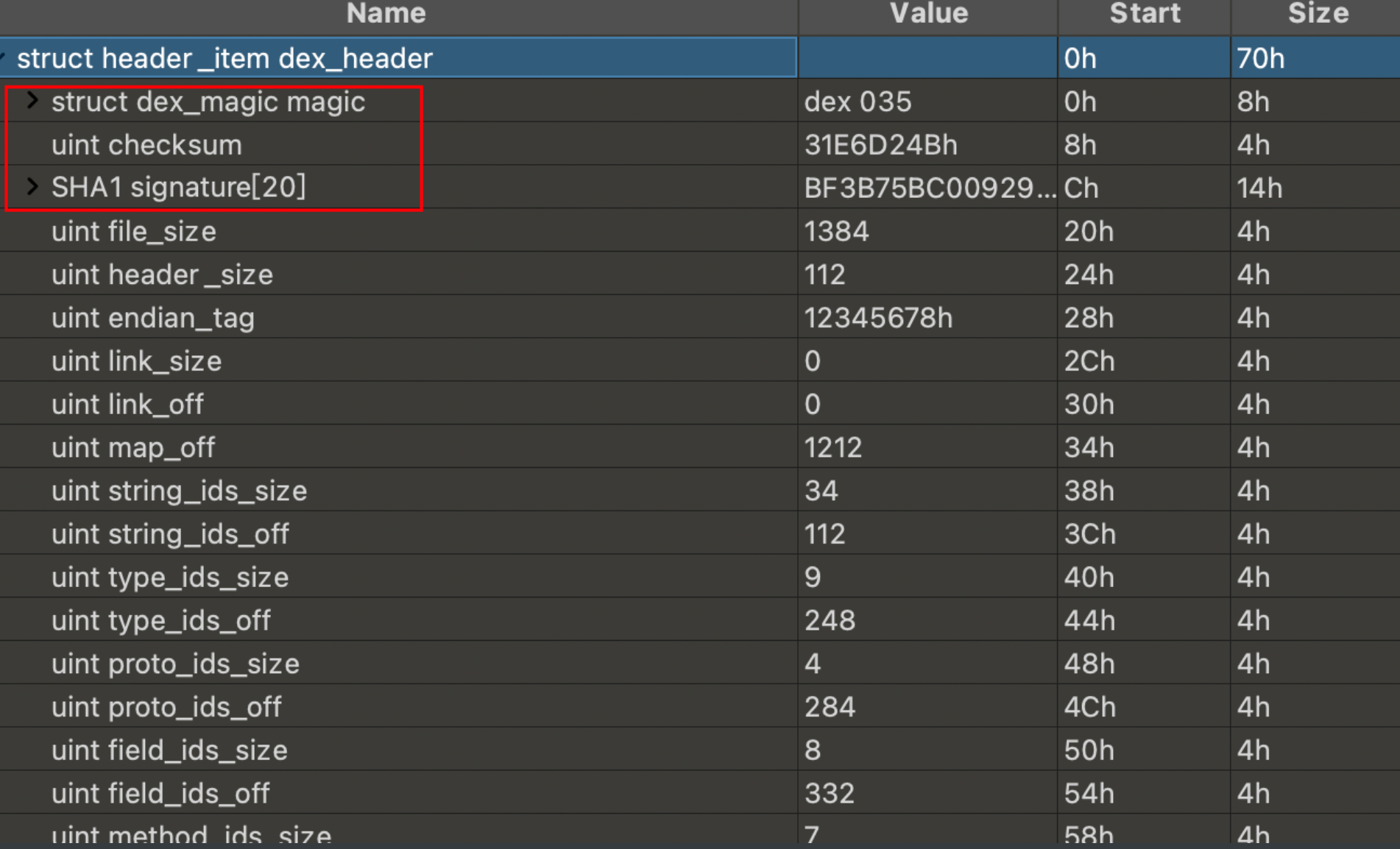

header

主要就是魔术头，校验和和签名，修改之后需要重新和签名

string_id_item

这个结构的成员为string_data_off和string_data_item，string_data_off是偏移

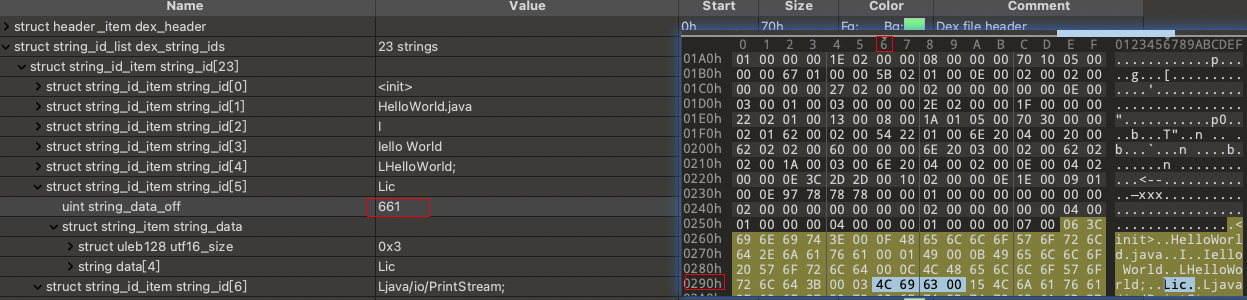

我们找一个字符串进行位置分析：

由于这里采用LEB128 （ little endian base 128 ) 的格式 ，是基于 1 个 Byte 的一种不定长度的编码方式 。若第一个 Byte 的最高位为 1 ，则表示还需要下一个 Byte 来描述 ，直至最后一个 Byte 的最高位为 0 。每个 Byte 的其余 Bit 用来表示数据 。所以码的每个字节有效部分只有低7bits，每个字节的最高bit用来指示是否是最后一个字节。

所以下图中有一个string_data_off的value为661，0x296的十进制数是662，这就是因为最高位是无效的。（但是其他地方是指的准的，不用+1）

method_id_item

class_idx ：表示本 method 所属的 class 类型 , class_idx 的值是 type_ids 的一个 index ， 并且必须指向一个 class 类型 。
proto_idx ：描述该 method 的原型 ，指向 proto_ids 的一个 index 。
name_idx ：表示本 method 的名称 ，它的值是 string_ids 的一个 index 。

同样找一个method来分析

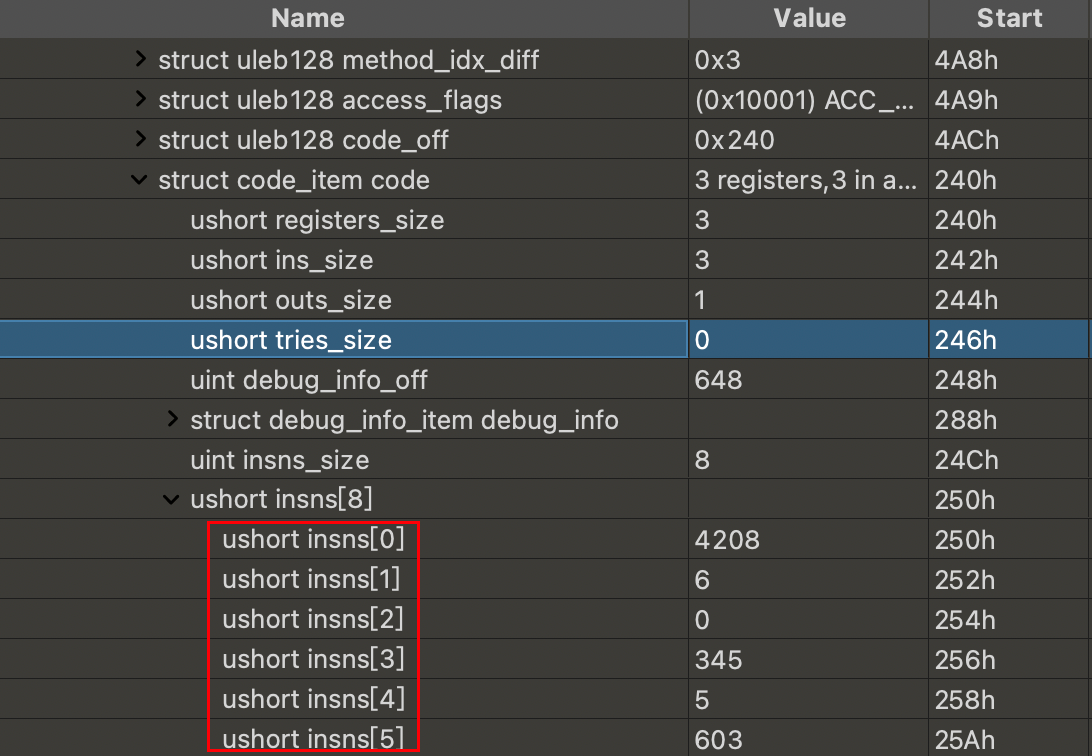

code_item

在class_def较深的一层，和.class文件的code项意思差不多，这里最重要的就是可以对insns这些虚拟机指令做函数抽取和恢复，
